產品名稱：q911f dn20一片式電動球閥[ 2022-08-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、q911f dn20一片式電動球閥產品介紹

上海湖泉閥門集團有限公司q911f dn20一片式電動球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，為你介紹一片式球閥相關標準、選型、作用、結構圖、規格型號;外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖;為廣大用戶提供高品質、高性能，一片式球閥,一體式高溫球閥,二片式球閥,采用不銹鋼,采用技術,讓您更耐用,品質更穩定,安全可靠,道錘煉,價格更低,產品質量更嚴格,其質量更優良,產品質量更優良, 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

q911f dn20一片式電動球閥

二、q911f dn20一片式電動球閥產品特點

一片式球閥二片式球閥三片式球閥區別：一片式球閥，二片式球閥，三片式球閥根本的區別在閥體結構上。
一片式球閥是縮徑的，由一個塞頭將球體固定，流量比較?。?br /> 二片式球閥是全通徑的，由兩片閥體夾住球體固定的，維修相對復雜，中間的螺絲松緊度很關鍵，關系到是否漏氣。密封性比較好；
三片式球閥跟二片式球閥類似，也是全通徑的，但球體中間多了一個閥體，再由兩邊帶頸法蘭夾住，承受壓力較好，安裝方便，易拆卸維修和清洗.

三、q911f dn20一片式電動球閥產品主要零部件材料

NO	零件名稱	PART NAME	材料（MATERIAL）
1	閥體	Body	CF8M CF8 WCB
2	閥蓋	Cap	CF8M CF8 WCB
3	閥座	Seat	RPTFE
4	球	Ball	SS304 SS316
5	密封墊	Seal Gasket	PTFE
6	閥桿密封	Stem Seal	PTFE
7	閥桿	Stem	SS316
8	閥桿填料	Stem Packing	PTFE
9	填料壓蓋	Packing gland	SS304
10	彈性墊圈	Spring washer	SS301
11	手柄	Handle	SS304
12	螺母	Stem Nut	SS304

四、q911f dn20一片式電動球閥產品主要技術參數

公稱通徑	DN（mm）	6～100mm
公稱壓力	PN（MPa）	2.5	4.0	6.4
試驗壓力	強度試驗壓力	3.8	6.0	9.6
	高密封試驗壓力	3.0	4.8	7.6
	低壓氣密封試驗壓力	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等。
適用溫度	< 150℃（PTFE） < 300℃（PLL）

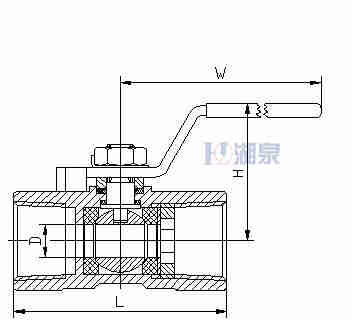

五、q911f dn20一片式電動球閥產品規格尺寸

公稱通徑	管螺紋	尺寸						重量WT（g）
公稱通徑	管螺紋	d	L	W	H	E	D	D
6	1/4″	8	60	110	56	11.5	30	320
10	3/8″	18	60	110	58	11.5	31	320
15	1/2″	10.5	60	110	58	14	32	350
20	3/4″	13	67.5	110	62	15	38	430
25	1″	17	73	110	68	15	45	570
32	1 1/4″	22	90	150	75	18	53.4	1000
40	1 1/2″	25	97.5	150	83	19	63	1550
50	2″	32	112	150	90	19	73	2170
65	2 1/2″	40	132	180	95	21	92	3625
80	3″	50	156	220	100	27	109	5800
100	4″	65	196	250	115	29	138	7200
