              電動蝶閥的接線方法及接線圖





                                    [ 2013-06-13 ]











		電動蝶閥的接線方法及接線圖



		電動蝶閥由電動執行器和蝶閥組成，電動執行器為90度旋轉，有開關和調節式兩種控制方式，通過電動執行器旋轉帶動蝶閥的開啟與關閉。具備手動操作功能，在斷電時通過手動操作來開關蝶閥。



		常見的電動蝶閥接線圖如下：

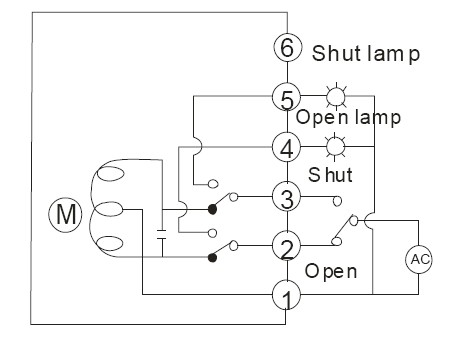

		開關型帶有源燈指示電動蝶閥接線圖，共有5根接線，1，2，3是控制部分，1，4，5是反饋部分

		電動蝶閥接線圖1

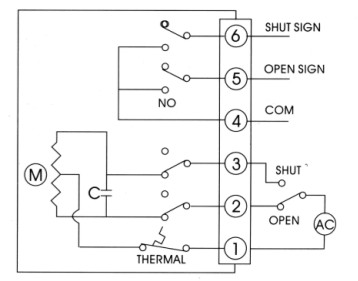

		開關型帶無源觸點型反饋電動蝶閥接線圖，1，2，3是控制部分接線，4，5，6為無源觸點反饋

		電動蝶閥接線圖2

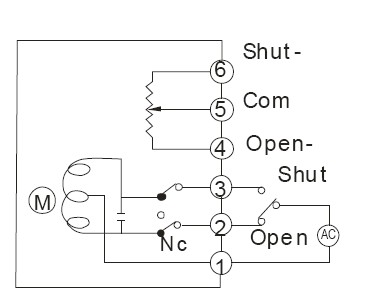

		 開關型帶開度信號反饋電動蝶閥接線圖。1，2，3為控制接線部分，4，5，6為反饋部分，輸出0-5K的電阻值，可以選定

		電動蝶閥接線圖3

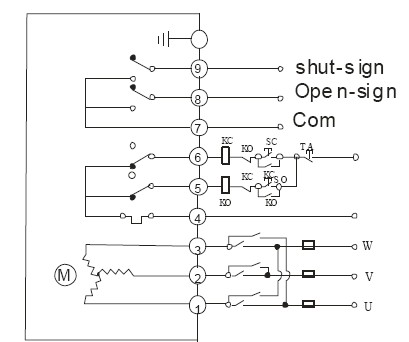

		AC380V三相電源電動蝶閥接線圖

		電動蝶閥接線圖4

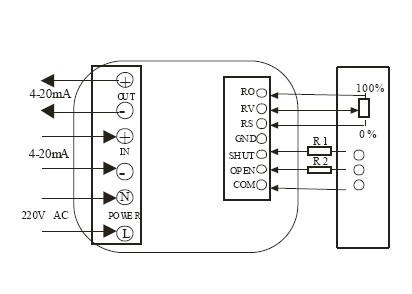

	智能調節式電動蝶閥接線圖，輸入輸出4－20mA

	電動蝶閥接線圖5

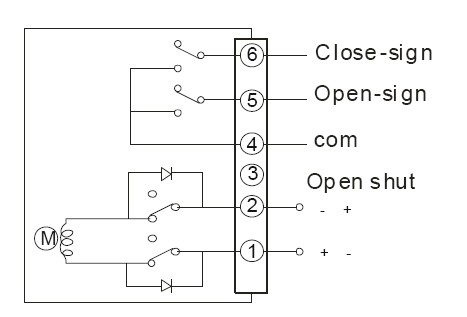

	直流DC24V DC12V電動蝶閥接線圖   交換正負正開關電動蝶閥同時無源信號反饋

	電動蝶閥接線圖6
