對夾蝶閥規格型號、尺寸、圖片大全
蝶閥的型號對夾式：D7A1XR-16 50mm-1200mm
D71XD-16 50mm-1200mm
D71XN-16 50mm-1200mm
D71FR-16 50mm-1200mm
D71FD-16 50mm-1200mm
D71FN-16 50mm-1200mm
偏心式 ：D73F-16 50mm-300mm 手動蝶閥規格，以手動蝶閥D71X-16Q為例：

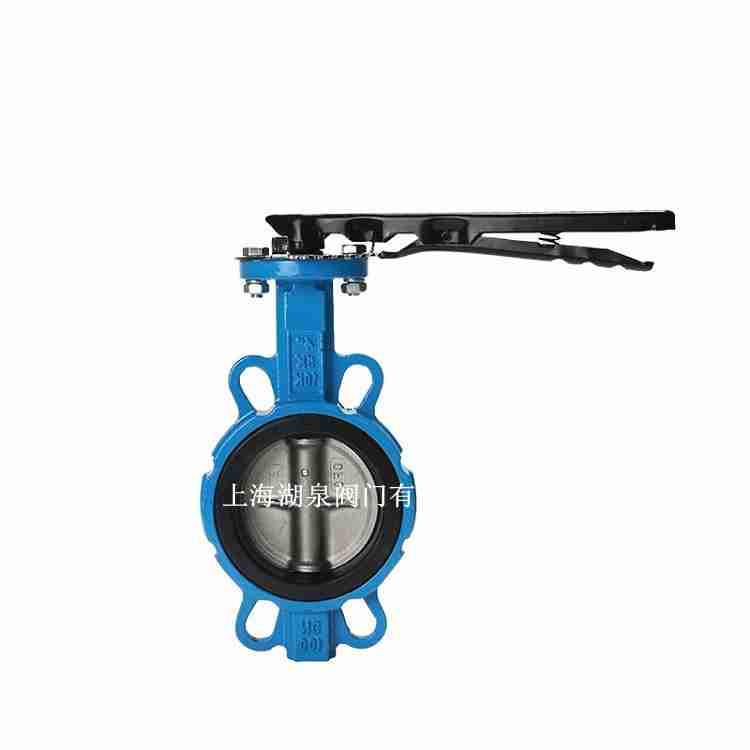

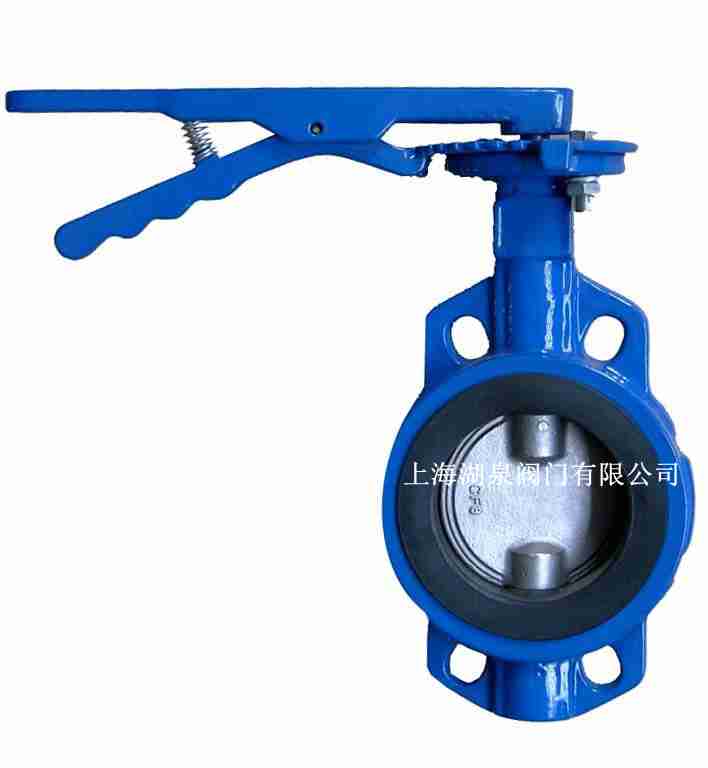

型號：D71X
名稱：手柄對夾蝶閥
口徑范圍 ：DN50-200
公稱壓力 ： CLASS150/PN6/PN10/PN16/5K/10K/TABLE D/TABLE E
適用溫度 ： 根據閥座材質
適用介質 ： 淡水、污水、海水、弱酸堿、空氣、蒸汽等
閥體材質 ：球墨鑄鐵
應用領域 ：市政建設、水利工程、電力、給排水、水處理

對夾蝶閥規格型號、尺寸、圖片大全
正確的型號：D37A1X-10/16ZB1，
D-蝶閥，3-渦輪頭，7-對夾，A1-中心板式，X-密封橡膠種類，10/16壓力等級，Z-閥體鑄鐵材質，B1-閥板材質，包郵是含運費的價格。

D71F-16是一種襯氟蝶閥的型號。根據“閥門型號編制說明”，我們可以先將型號拆分來看，
D代表蝶閥，7代表對夾式連接，1代表中線垂直板結構，F(xiàn)表示密封面閥座材質為聚四氟乙烯，16表示公稱壓力為16公斤。
所以D71F-16表示的是 手柄對夾襯氟蝶閥，16公斤壓力。

柄式蝶閥有對夾式連接和法蘭式連接的。根據不同的連接方式，它的型號有：
手柄對夾蝶閥型號：D71X、D71F、D73H
手柄法蘭蝶閥型號：D41X、D41F d371x-10/16  D-蝶閥，3-渦輪頭，7-對夾，A1-中心板式，X-密封橡膠種類，10/16壓力等級，Z-閥體鑄鐵材質，B1-閥板材質，包郵是含運費的價格。
脫硫化學蝶閥 D71X-16C DN50 D＝蝶閥
7＝連接方式：對夾式
1＝結構形式：中線型
X＝密封面材料：橡膠
16＝公稱壓力：1.6MPa
C＝閥體材質：碳鋼
DN50＝公稱通徑
閥體形式:直通式閥體
公稱通徑:DN50～500mm
公稱壓力:PN1.0、1.0MPa
連接形式:法蘭式 \ 對夾式
密封材質:FPM、EPDM、NBR
適用溫度:0～+60℃
閥體材質:UPVC、CPVC、FRPP、PPH、PVDF
閥芯材質:UPVC、CPVC、PP、PTFE
適用介質:水、油、氣、若酸堿、化工等民用。

對夾蝶閥規格型號、尺寸、圖片大全

(DN) L D1 D z-φd H H0 A B 50 43 125 165 4-18 63 315 180 65 65 46 145 185 4-18 70 330 180 65 80 46 160 200 8-18 83 390 245 72 100 52 180 220 8-18 105 431 245 72 125 56 210 250 8-18 115 455 245 72 150 56 240 285 8-22 137 626 355 93 200 60 295 340 8-22 164 720 350 93 250 68 350 395 12-22 206 800 550 350 300 78 400 445 12-22 230 860 600 350 350 78 460 505 16-22 248 883 600 350 400 102 515 565 16-26 289 972 600 350 450 114 565 615 20-26 320 1043 750 380 500 127 620 670 20-26 343 1098 750 380 600 154 725 780 20-30 413 1236 750 380 700 165 840 895 24-30 478 1431 750 380 800 190 950 1015 24-33 525 1488 750 380
