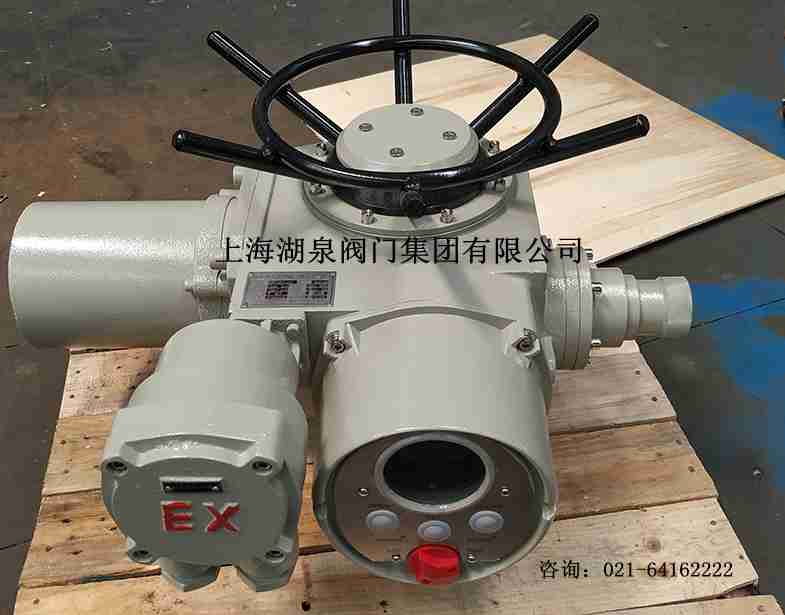

閥門電動裝置dzw20-18w接線圖產品選型手冊——多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。 本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
1、該裝置防塵、防水、防輕腐蝕、其防護等級為IP55、IP65。

 2、轉矩控制機構動作可靠、調節方便、轉矩重復精度高。

 3、行程控制機構調節精度和重復精度高，開向和關向可配裝置各2只至4只微動開關。

 4、在低速檔上采用半自動手/電動切換機構，結構簡單、工作可靠、操作方便。

 5、采用閥門電動裝置用三相異步電機，啟動轉矩大、轉動慣量小。

 6、配有機械式閥位指示器。

電動裝置，Z10-18W，Z20-18W,Z30-18W,Z45-24W,Z60-24W， Z10T-24，Z20T-24，Z45T-36 ，閘閥電動裝置Z90-24W,Z120-24W,Z180-18W,Z250-18W,Z350-18W，電動執行器Z30T-24，Z30T-36，Z45T-24，Z60T-24 Z500-18W,Z10-24W,Z20-24W,Z30-24W,電動執行機構Z180-24W,Z10-24B,Z60T-36,Z90T-24，Z90T-36


1、開關型（開環控制）

開關型電動執行器一般實現對閥門的開或關控制，閥門要么處于全開位置，要么處于全關位置，此類閥門不需對介質流量進行***控制。

特別值得一提的是開關型電動執行器因結構形式的不同還可分為分體結構和一體化結構。選型時必需對此做出說明，不然經常會發生在現場安裝時與控制系統沖突等不匹配現像。

a)分體結構（通常稱為普通型）：控制單元與電動執行器分離，電動執行器不能單獨實現對閥門的控制，必需外加控制單元才能實現控制，一般外部采用控制器或控制柜形式進行配套。

此結構的缺點是不便于系統整體安裝，增加接線及安裝費用，且容易出現故障，當故障發生時不便于診斷和維修，***不理想。

b)一體化結構（通常稱為整體型）：控制單元與電動執行器封裝成一體，無需外配控制單元即可現實就地操作，遠程只需輸出相關控制信息就可對其進行操作。

此結構的優點是方便系統整體安裝，減少接線及安裝費用，容易診斷并排除故障。但傳統的一體化結構產品也有很多不完善的地方，所以產生了智能電動執行器，關于智能電動執行器后面將再做說明。

2、調節型（閉環控制）

調節型電動執行器不僅具有開關型一體化結構的功能，它還能對閥門進行***控制，從而***調節介質流量

調節型電動執行器選型時需注明的參數做簡要說明。

a)控制信號類型（電流、電壓）

調節型電動執行器控制信號一般有電流信號(4～20mA、0～10mA)或電壓信號(0～5V、1～5V)，選型時需明確其控制信號類型及參數。

b)工作形式（電開型、電關型）

調節型電動執行器工作方式一般為電開型（以4～20mA的控制為例，電開型是指4mA信號對應的是閥關，20mA對應的是閥開），

另一種為電關型（以4-20mA的控制為例，電開型是指4mA信號對應的是閥開，20mA對應的是閥關）。一般情況下選型需明確工作形式，

很多產品在出廠后并不能進行修改，生產的智能型電動執行器可以通過現場設定隨時修改。

c)失信號保護

失信號保護是指因線路等故障造成控制信號丟失時，電動執行器將控制閥門啟閉到設定的保護值，常見的保護值為全開、全關、保持原位三種情況，且出廠后不易修改。智能電動執行器可以通過現場設定進行靈活修改，并可設定任意位置（0~***）為保護值。
